1、前言

        在半導和通過線路工藝設計中，素材、晶圓、處理器的考試是必不可能少的階段。跟隨半導考試水平的進展，小數源表SMU通過電極臺的體統結合就已被廣泛的軟件應用于素材/細微配件的電學機械性能指標驗證通過中。小數源表SMU遵循源測功能模塊，可能誕生電流大小-電流(I-V)機械性能指標弧線，是半導素材、配件電機械性能研究方法檢驗的管理的本質；電極臺有全智能化、手動式化和全智能化哪幾種，據考試想要選取配置的產品的就行了。在適用時想要準備電極的不銹鋼所選材質及針尖的直徑約與造型，電極不銹鋼所選材質不一，其特性阻抗也沒有類似；再者，電極尖受損和廢棄物也會對考試結果顯示引發作用。

        在測試時，通過數字源表提供激勵并對測量信號進行采集。首先將電流或電壓輸入被測器件（DUT），測量該器件對此輸入信號的響應；這些信號的路徑為：源表的輸出端接入電纜，電纜和探針連接，電流或電壓信號通過探針至芯片。

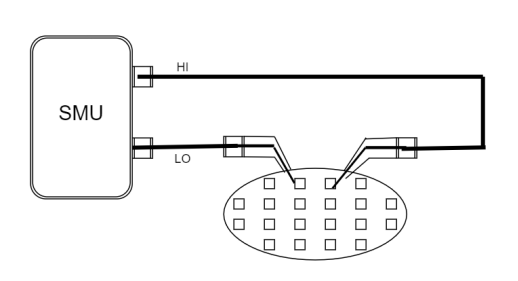

圖：SMU、檢測器、DUT無線連接展示

        下文中，我們將探討數字源表SMU和探針臺的連接注意事項，以及不同材料/器件的測試應用案例。

2、數字源表SMU與探針臺的連接

        檢測器臺與源表的接熟悉有兩個，是一種采用同軸網接，另是一種采用三同軸網接。當檢驗小功率(nA、pA)時，應采用三同軸轉移功能和三同軸網纜。在和接入源表防護性商品詳情頁檢驗電路系統中，因為三同軸的防護性層與內芯兩者是等電勢，不有漏功率產生，會增進小功率檢驗可靠性強，精密度。

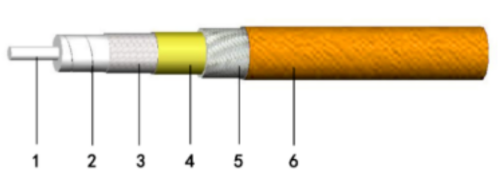

圖：三同軸線纜半剖圖

（1導體；2接地；3內手機手機屏蔽層；4當中層；5外手機手機屏蔽層；6外保護套）

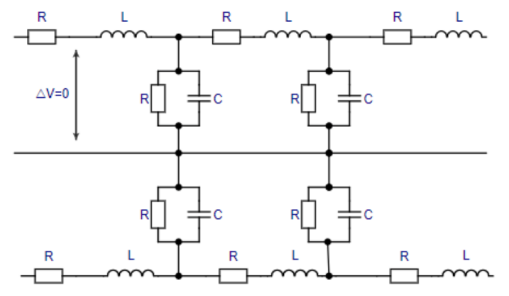

圖：三同中心線纜等效線路圖

  上圖表達為三同中軸纜線等效控制原理圖，所在品質HI和Guard范圍內的電勢差差近乎為0，可以去除纜線內在的漏電流。

以下是使用普賽斯直流源表、脈沖源表、高壓源表、大電流源表與探針臺的接線說明：

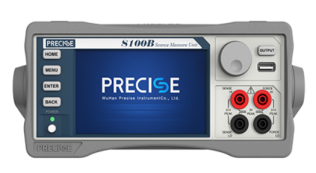

S編整流源表

- 兩同軸連接 -

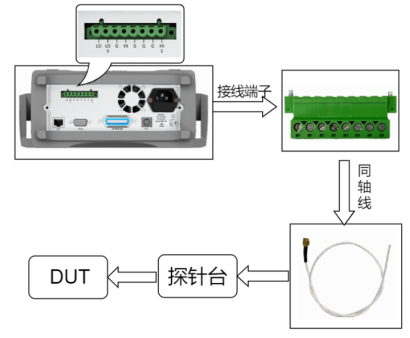

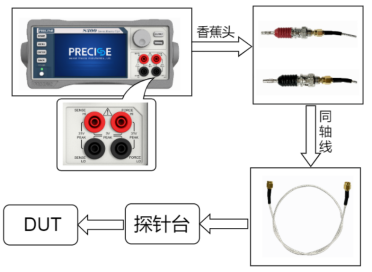

使用香蕉頭轉BNC母頭的轉接頭進行連接；

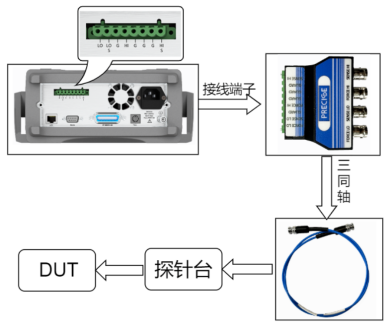

- 三同軸連接 -

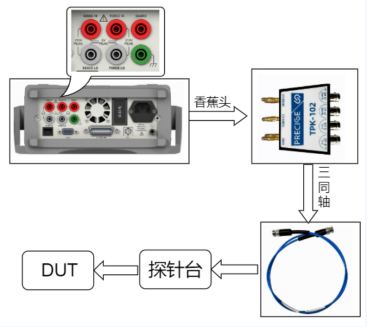

        三同軸連到器與普遍兩芯連到器進行各種不同，可此外接駁4g無線電磁波、接地系統和屏幕層，屏幕感覺好。和多芯纜線相較，三同軸纜線空間結構非常簡單，靠譜性強；和兩芯同軸纜線相較，極具更好的屏幕穩定性和小4g無線電磁波的輸送效果。三同軸纜線的連到手段食用了GUARD4g無線電磁波，起著了屏幕用，更優勢于小4g無線電磁波的在測量。

P系列脈沖源表

- 兩同軸連接 -

選用杜邦線轉BNC母頭開始銜接；

- 三同軸連接 -

安全使用三同軸連入包塊做連入。

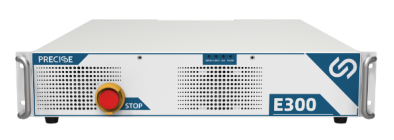

E系列高壓源表

- E100(1200V) -

簡單利用三同定位軸線對其進行銜接；

- E200(2200V)/E300(3500V) -

將常見的三同軸修改為超高壓通用型三同基準面；直流高壓低壓三同軸連直接頭的抗壓性實力有較強，普賽斯用到的直流高壓低壓三同軸連直接頭都可以抗壓性3500V。

圖：左-高電壓三同軸、右-一般三同軸

HCPL 100大電流源表

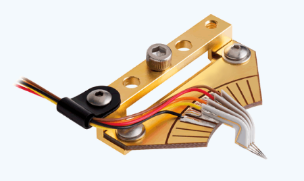

大交流電在線測量時，單根測試測試測試探針限度的交流電国产一区二区在线观看视频-国产一区二区三区免费视频-国产精品永久免费-国产又大又硬又爽免费视频试，交流電過大也許會引發燒針后果，干擾測試測試然而，但是想要便用多測試測試測試探針串并聯。

圖：多測試探針串并聯圖示

3、探針臺與器件的連接

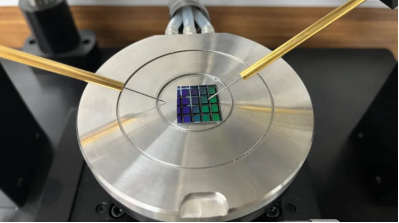

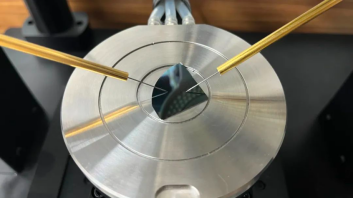

 在不同的材料測試中可能會遇到共面電極或異面電極的材料。共面電極指陽極和陰極在同一平面；異面電極指陽極和陰極不在同一平面，常見為正反面。

圖：共面探針無線連接提示

圖：異面參比電極拼接示意圖

4、測試注意事項

-探針臺接地：探針臺結構上有很多金屬，在帶電的環境下會存在很強的靜電，一般探針臺會自帶大地連接線，使用中將探針臺接大地，避免釋放靜電給測試帶來影響。一般地線分為兩類：一種是工作接地，另一種是安全性接地。工作接地是把金屬導體銅塊埋在土壤里， 再通過導線引出地面，將導線接入設備的接地端口，形成接地回路。 安全性接地是指使用探針臺金屬外殼自帶的接地線進行接地，當探針臺金屬外殼發生絕緣損壞，外殼帶電時，電流沿著其外殼自帶的接地線接入大地，以達到安全的目的。

-連接線接地：探針臺的連接線為同軸線，兩根同軸線的內芯是信號線，從而導致兩根同軸線的外屏蔽層懸空，未起到屏蔽的作用，在磁場環境復雜的情況下會對測試產生較大的干擾。因此，為了獲得較好的測試效果，需要將同軸線纜的外屏蔽層接入工作地線。

-關閉光源：很多器件和材料對光源敏感，測試中如果不關閉光源會影響測試結果，所以測試時盡量在無光源影響的環境中進行。

-小電流測試時加屏蔽罩：如果測試電流為pA級別，需要給探針臺增加屏蔽罩。

-異面電極材料連接：異面電極材料連接時通常會使用探針臺Chuck盤做電極，但是Chuck盤的平整度會對材料的接觸面有影響，那么此時就需要使用引電極。
